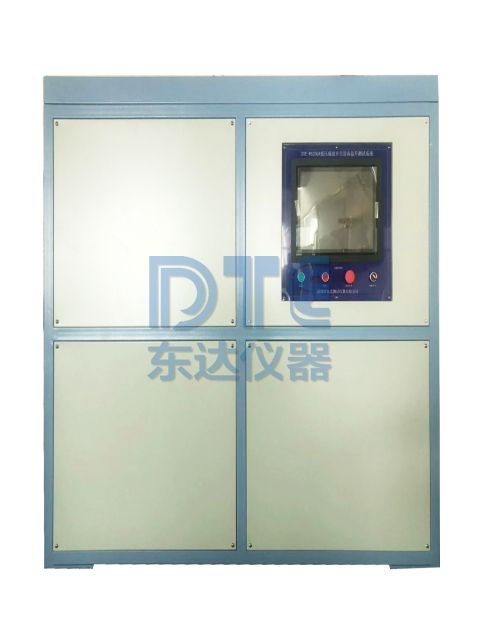

DTE-WS250交流恒流源（低壓溫升成套試驗設備一體機）
1.1用途：
適用于低壓成套開關設備和控制設備的溫升試驗。
1.2技術要求
試驗方法滿足GB7251.1-2013第10.10章溫升驗證、GB7251.1-2005第8.2.1章溫升驗證要求；所提供的儀器要求適用于當前國際、國內最新檢測方法和技術，現行有效的版本。
1.2.1交流穩流電源
（1）該電源應滿足下列標準制造產品的測試要求：
GB 14048.1 IEC 60947-1：2001低壓開關設備和控制設備總則；
GB 7251.1 -2013 IEC 60439-1：2011 低壓成套開關設備和控制設備第1部分總則；
GB 7251.3-2006 低壓成套開關設備和控制設備 第3部分:對非專業人員可進入場地的低壓成套開關設備和控制設備 配電板的特殊要求；
GB7251.5-2008 低壓成套開關設備和控制設備 第5部分: 對公用電網動力配電成套設備的特殊要求
GB7251.12-2013 低壓成套開關設備和控制設備 第2部分: 成套電力開關和控制設備
GB 11022 IEC 60694:1996 高壓開關設備和控制設備標準的共用技術條件；
GB 13539.1 低壓熔斷器 第1部分：基本要求；
滿足額定電流為1600A（可調節）及以下的三相或單相低壓成套設備的溫升測試要求
（2）使用環境條件：應具有廣泛的適應性，工作安全，可靠。
（3）系統組成
交流穩流電源由電源控制、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、觸摸式人機界面、可移動機箱（機柜）及配電接線箱（）組成，具體配置見下表。
（4）主要技術參數
①輸入電源
主電路電源： Ue：380（1±10％）V 三相五線制電源；
控制電路電源：Us：220（1±10％）V單相電源。
②電源頻率：AC 50（1±10％）Hz；
③電流等級：見下表；
④穩流范圍內輸出電流：任意連續可調?？蓴?shù)字設定電流定值（無級式），使交流恒流電源設備可以連續平滑地調節輸出電流，以適應不同試驗項目的需要；
⑤電流穩定度范圍： ±3％內 (可選擇上下限值)；
⑥恒流精度：≤±1.0％讀數；恒流空載電壓：0-5V
⑦輸出波形：交流正弦波，波形失真度小于3％。
⑧通訊功能；提供WIFI無線接口，可實現遠程監控。
1.2.2溫升檢測試驗標準導線及銅排
（1）用于低壓電器設備和控制設備、低壓成套開關設備和控制設備的溫升試驗，符合GB 14048.1-2006和GB 7251.1-2005標準要求。
（2）使用環境條件：應具有廣泛的適應性，工作安全，可靠。
（3）規格要求：見下表。
（4）質量要求：標準銅排表面去毛刺、倒角，全長鍍錫，除兩端頭120mm以外，銅排外表面涂以黑色無光磁漆。
1.2.3溫升檢測試驗軟連接
（1）用于低壓電器設備和控制設備、低壓成套開關設備和控制設備的溫升試驗，符合GB 14048.1-2006和GB 7251.1-2013標準要求。
（2）使用環境條件：應具有廣泛的適應性，工作安全，可靠。
（3）軟連接：用于連接溫升試驗設備輸出端與標準銅排或試品之間的聯結導體，采用軟銅導體制成。
（4）質量要求：銅管（壁厚2mm）和鍍錫銅編織帶（φ0.2 mm）采用冷壓加工，兩端頭鍍錫，自由公差。
1.2.4溫度采集系統
（1）系統組成
溫度采集系統由溫度檢測控制器、溫度變送器及熱電偶組成，具體配置見下表。
（2）功能要求：先進的全自動數字化調校技術，自動化程度高、穩定性和一致性好；精密的誤差修正和溫漂自動補償功能，測控精確性高；完善的保護、隔離設計，抗干擾能力強、可靠性高。具有網絡通訊功能，能實現遠程監控；采用智能隔離傳感器各通道間絕緣，可直接對380V高壓型以下帶電導體的信號進行多路巡回測控；每一檢測通道可根據需要任意選擇打開和關閉狀態；具有數據存儲功能，提供USB接口數據會自動保存在U盤中。再輸入到電腦中進行查看分析，可以將數據轉變成EXCEL文檔儲存在電腦中；具有溫度修正功能，儀器測溫偏低或偏高，都可以在測試人機界面菜單里面去進行修改。
（3）技術參數
①工作電源：AC220V（90～265VAC），頻率50±5HZ；
②輸入回路： 24；
③輸入信號類型： T型或K型（熱電偶）；
④測量精度：≤±1℃；
⑤采樣時間：<0.5秒；
⑥隔離強度：通道間高壓隔離可直測380V帶電導體；
⑦顯示操作：采用10英寸觸摸式液晶顯示屏。
⑧通訊功能；提供WIFI無線接口，可實現遠程監控。
⑨數據存儲：USB接口U盤存儲。
