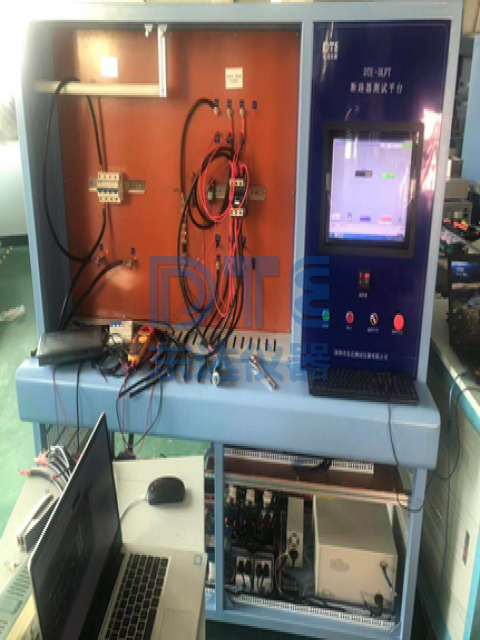

DTE-DLPT斷路器繼電器綜合測試臺
一.斷路器測試
1熱脫扣特性測試
對于微型斷路器，在初始狀態為冷態，電流為2.55In時（In為額定電流），In不大于32A的斷路器脫扣時間t應滿足1s＜t＜60s，In大于32A的斷路器脫扣時間t應滿足1s＜t＜120s，或符合該規格斷路器的出廠標準。
對于低壓塑殼斷路器，在初始狀態為冷態，電流為3In時，In不大于250A的斷路器脫扣時間t應滿足1s＜t＜150s，或符合該規格斷路器的出廠標準。
2 接觸電阻測試
微型斷路器接觸電阻測試，冷態下，測試3次，然后計算平均值，每極接觸電阻的平均值滿足表J.4。
額定電流（A） | 接觸電阻平均值（?mΩ） |
0.5 | ≤5500 |
1A | ≤2500 |
2～4A | ≤700 |
6～16A | ≤80 |
20～63A | ≤8 |
63～125A | ≤2 |
低壓塑殼斷路器接觸電阻測試，冷態下，測試3次，然后計算平均值，每極接觸電阻的平均值滿足表J.5。
表J.5 低壓塑殼斷路器每極接觸電阻平均值
額定電流（A） | 接觸電阻平均值（mΩ） |
80～160A | ≤3 |
200～250A | ≤2 |
3 相間耐壓測試
對應斷路器電壓等級，選取不同相續觸點進行耐壓測試，測試時間1min 。漏電流小于10mA。
測試精度：1V；
二．繼電器測試
1吸合電壓測試
交流線圈接觸器吸合電壓值的范圍為0.85Ue～1.1Ue，其中Ue為額定工作電壓，在這個范圍內接觸器應正常工作，不允許有二次吸合或者反復吸合的情況。
直流線圈接觸器吸合電壓值的范圍為0.75Ue～1.25Ue，空調控制部分為0.8Ue～1.1Ue，在這個范圍內接觸器應正常工作，不允許有二次吸合或者反復吸合的情況。
2.釋放電壓測試
交流線圈接觸器釋放電壓范圍為0.2Ue～0.75Ue。
直流線圈接觸器釋放電壓范圍為0.1Ue～0.75Ue。
3.吸合時間測試
吸合時間應小于30ms。當不滿足此標準時，應符合具體電器零件制造商規定。4.釋放時間測試
釋放時間應小于30ms。當不滿足此標準時，應符合具體電器零件制造商規定。5.觸點接觸電阻測試
在0.85Ue、Ue、1.1Ue三種工況下各測試3次，然后計算平均值，每次測試應在冷態下測試，主觸點接觸電阻要小于100?mΩ。
